耐磨锤牙在冲桩作业中的作用

发布时间:2020-09-29  作者:dede58.com

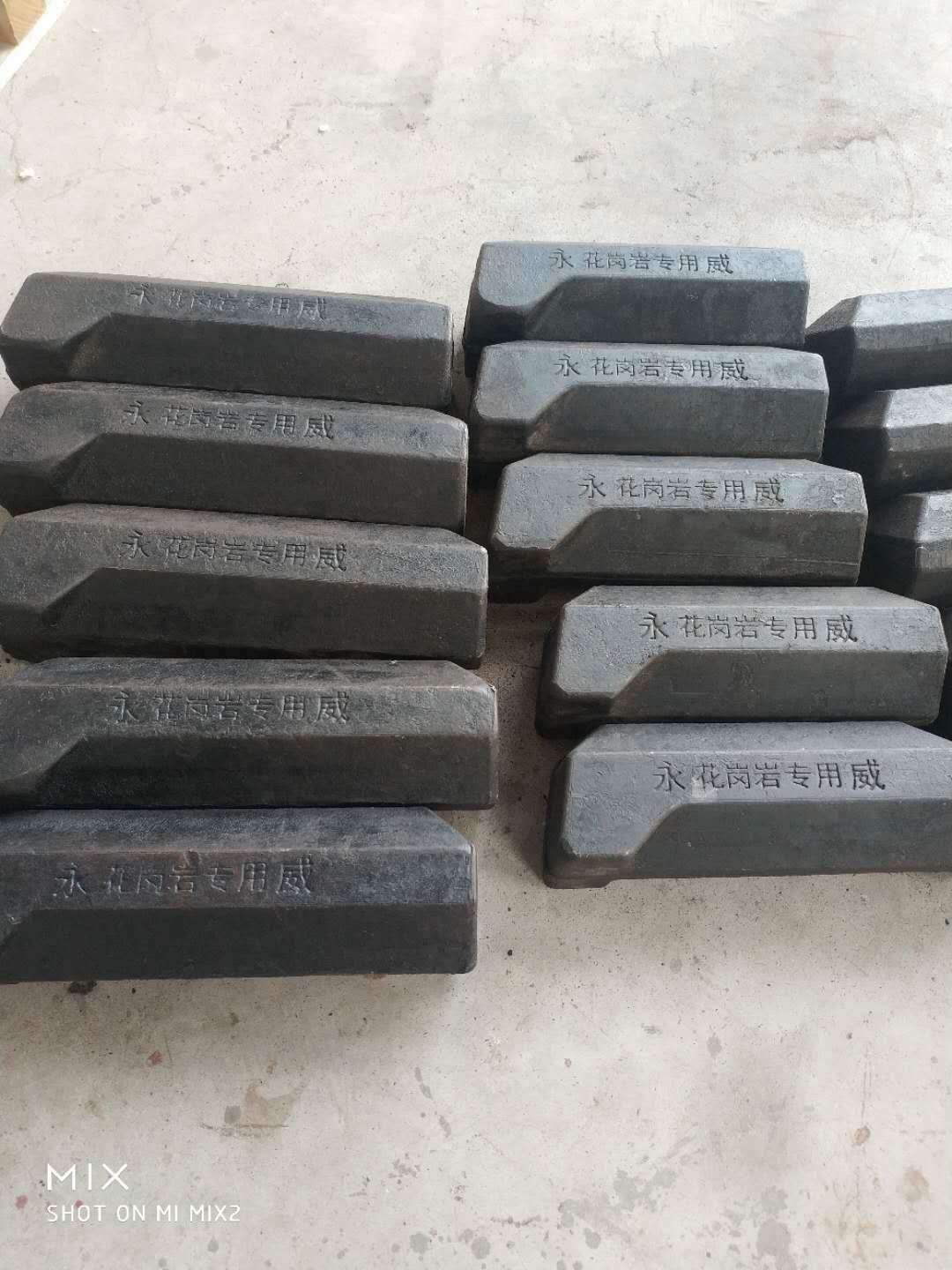

耐磨锤牙安装在工程机械冲桩机上进行高强度冲击挤压作业,冲桩机是一种常用的工程机械,将锤牙焊接在锤砧下端面向下冲击坑内的石头等硬质物品,将其碾压成碎屑粉状,然后排除坑外,在使用锤牙进行碾压冲击作业时,锤牙受到强冲击力,容易磨损,通常使用的锤牙不耐冲击,使得锤牙在使用过程中,磨损较快,需要经常更换锤牙,不仅耽误生产工作效率,更换次数的增加,还会增加生产成本,因此需要一种新型的耐磨损锤牙,满足冲桩机施工需要。



技术实现要素:

1、要解决的问题

针对现有冲桩机上锤牙在进行施工作用时,锤牙受到强冲击力,容易磨损,通常使用的锤牙不耐冲击,使得锤牙在使用过程中,磨损较快,需要经常更换锤牙,不仅耽误生产工作效率,更换次数的增加,还会增加生产成本的问题,本实用新型的目的在于提供一种耐磨损锤牙,以解决上述背景技术中提出的问题。

2、技术方案

为实现上述目的,本实用新型提供如下技术方案:

一种耐磨损锤牙,包括焊接颈、固定柱和锤牙部,所述焊接颈为上端面小下端面大的实心结构,所述焊接颈的上端面和下端面通过圆弧面连接,所述焊接颈焊接方式固定连接锤砧下端面,所述焊接颈焊接固定连接固定柱,所述固定柱为圆柱形结构,所述固定柱内设有凹腔,所述凹腔上端面固定安装减震片,所述减震片固定连接伸缩杆,所述伸缩杆另一端固定连接锤牙部,所述伸缩杆外套结减震弹簧,所述减震弹簧两端面固定连接减震片和锤牙部,所述锤牙部的材质为4Gr5MoSiV1合金钢,所述锤牙部设有梯形冲击头和连接座,所述连接座的形状为长方体结构或者圆柱形结构中的任意一种,所连接座侧壁固定安装连接杆,所述连接杆滑动连接凹腔内壁,所述连接杆呈圆周设置,所述连接座上端面固定安装减震钢板,所述减震钢板为凹形结构,所述减震钢板对称设置,所述减震钢板另一端面连接滚轮,所述滚轮转动连接凹腔内壁。

作为本实用新型进一步的方案:所述焊接颈和固定柱的材质为普通钢。

作为本实用新型再进一步的方案:所述梯形冲击头和连接座为一体式结构。

作为本实用新型再进一步的方案:所述凹腔的形状与连接座的形状相同。

3、有益效果

与现有技术相比,本实用新型的有益效果是:

(1)本实用新型结构合理,焊接颈焊接方式固定连接锤砧下端面,焊接颈焊接固定连接固定柱,锤牙部滑动连接固定柱的凹腔内壁,冲桩机的锤牙进行作业时,锤牙部的梯形冲击头对坚硬物进行撞击,锤牙部受到冲击带动伸缩杆压缩,使得减震弹簧进行缓冲作用,减震片对伸缩杆和减震弹簧进一步进行缓冲,滚轮沿着凹腔内壁运动,滚轮抵触减震片时,减震钢板进一步进行减震缓冲,大大降低冲击震动对锤牙的损坏。

(2)本实用新型的焊接颈和固定柱的材质为普通钢,锤牙部的材质为4Gr5MoSiV1合金钢,使得锤牙部更加耐磨耐冲击,同时降低锤牙的生产成本。

(3)本实用新型的梯形冲击头和连接座为一体式结构,增加垂头部的耐冲击性能,更加耐磨。

(4)本实用新型的凹腔的形状与连接座的形状相同,使得连接座可以方便在凹腔内进行滑动缓冲
